关于近代物理实验-扫描电子显微镜实验报告中图4的绘制

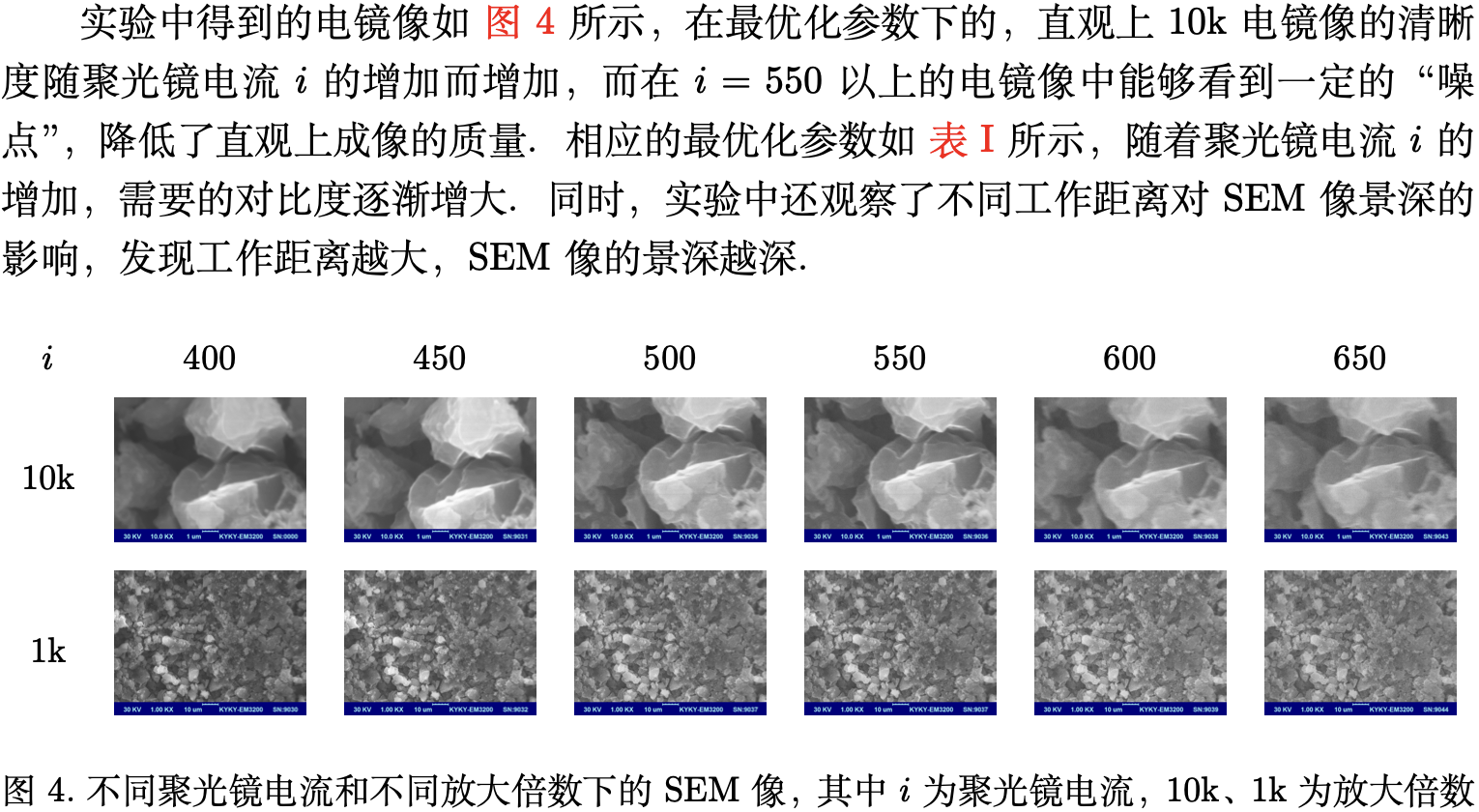

本张图实质上是将一个没有任何框线的表格放到了 figure
浮动体中,将图片插入到适当的格子中。难点在于如何使表示电流的第一列的文本在垂直方向上居中对齐,这在
\(\mathrm{\LaTeX}\) 中最基本的
tabular
表格环境中是无法简单实现的,虽然一般情况下使用
array
宏包提供的 m 格式可以实现,但是因为
MpLtX
文档类基于 revtex4-2
文档类,而
revtex4-2
从底层禁止使用这样的格式,难以通过简单的命令绕过这种限制。遂最终选择了一个比较新的宏包
tabularray
提供的 tblr
环境,并配置为
{colspec={Q[c,m]*{6}{X[c,h]}}}
,第一列为弹性列并控制对齐为水平居中
+ 垂直居中,剩下的六列为弹性列并控制对齐为水平居中 +
行基线对齐即可实现。
